Galvano Konusprothese auf individuellen Abutments

Dr. med. dent. Ante Majic-Todt, Dr. med. dent. Gerrit Günther, ZTM Fabian Zinser
Veröffentlicht 08/2013 im Implantologie Journal unter dem Titel
"Erweiterte Indikation: Konusprothesen auf individuellen Abutments"

Klinische Studien von Eitner et al.¹ belegen die Eignung von Doppelkronen als Verankerungselemente für implantatgetragenen Zahnersatz. Konusprothesen rücken in den Fokus, wenn es um Aspekte wie gute Hygienefähigkeit, einfache Erweiterbarkeit und Rekonstruktion verloren gegangener Gewebestrukturen ohne umfangreiche augmentative Maßnahmen geht. Grundvoraussetzung für eine langzeitstabile Funktion der Konusprothesen sind – neben der konstruktiven Zusammenarbeit zwischen Behandlerteam und zahntechnischem Labor geeignete implantatprothetische Komponenten. Individuelle Abutments erweitern hierbei den indikativen konstruktiven Spielraum erheblich.

Die Patientin, Jahrgang 1968, suchte Ende 2008 erstmalig die Praxis ihres jetzigen Behandlers auf. Dabei zeigte die klinische Inspektion insuffiziente teleskopierende Versorgungen im Ober- wie im Unterkiefer. Die intermaxilläre Relation war verschoben und bei Zahn 16 war angezeigt, ihn aufgrund seines hohen Lockerungsgrades umgehend zu extrahieren. Im Unterkiefer waren die Frontzähne vom Vorbehandler nach einer Wurzelspitzenresektion retrograd mit Amalgam gefüllt und überkront worden. Aufgrund der solchermaßen kompromittierten Gebisssituation war die Restbezahnung als auf Dauer nicht erhaltungsfähig einzustufen (Abb. 1 und 2). Zwei Jahre später – die Patientin war mit Funktion und Ästhetik ihrer Altversorgung zusehends unzufriedener geworden – ließ sie sich erstmalig über die unterschiedlichen Restaurationsoptionen einschließlich einer totalprothetischen Versorgung im Ober- und Unterkiefer informieren. Ein weiteres Jahr verging, bis sie sich nach eingehender Prüfung der jeweiligen Vor- und Nachteile zu einer implantatprothetischen Versorgung mittels Konusprothesen entschloss. Umfangreiche knochenaufbauende Maßnahmen lehnte die Patientin ab. Nach eingehenden Beratungen durch den Chirurgen, den Prothetiker sowie den Zahntechniker fiel ihre Entscheidung – auch in Anbetracht ihrer oralen Historie – auf eine zwar festsitzende, aber dennoch herausnehmbare und damit auch leicht zu reinigende Versorgung.

Röntgenologische Ausgangssituation (fotografiertes OPG)

Abb. 1: Röntgenologische Ausgangssituation (fotografiertes OPG)

Insuffiziente und ästhetisch unzureichende Altversorgung

Abb. 2: Insuffiziente und ästhetisch unzureichende Altversorgung

Präferenzen für eine Konusprothese

Der Einsatz enossaler Implantate als Pfeiler für eine Konusprothese schafft die Option eines zwar herausnehmbaren, aber dennoch festsitzenden Zahnersatzes mit ansprechender Ästhetik und adäquater Phonetik. Mit einer derartigen Versorgung lassen sich Wangen und Lippen stützen, die Gingivakontur und -struktur naturnah nachbilden und ohne umfangreichen Knochenaufbau verloren gegangene Gewebestrukturen ausgleichen. Zudem vereinen Konusprothesen Halte-, Führungs-, Kippmeider- und Schubverteilerfunktionen in sich, wodurch eine langzeitstabile Funktionalität gesichert ist. Nicht zuletzt werden durch die sehr guten und einfachen Hygiene- und Kontrollmöglichkeiten gesunde parodontale und periimplantäre Verhältnisse unterstützt, eine entsprechende Compliance beim Patienten wird vorausgesetzt. In einer aktuellen Studie aus 2012 verglichen Krennmair et al.³ die Implantat-Überlebensraten von Teleskopkronen und gefrästen Stegen, die auf jeweils vier Implantaten im Unterkiefer abgestützt waren. Beide Retentionsarten erreichten 100 Prozent. Bei den klinischen und röntgenologischen Parametern wie Alveolarkamm- Resorption, Taschentiefe oder Blutungs- und Gingivaindex ließen sich ebenfalls keine signifikanten Unterschiede feststellen, jedoch war der Plaque-Index bei den Stegrekonstruktionen signifikant erhöht (p >0,035), was für die gute Hygienefähigkeit einer Konusprothese spricht.

Der Erhaltungsaufwand wiederum war für beide Versorgungsarten gleich. Materialtechnisch wurden im vorliegenden Fall Zirkonprimärteile auf Titanabutments, Galvanokäppchen als Sekundärteile und ein verblendetes Modellgussgerüst als Tertiärkonstruktion geplant. Die Kombination von Zirkonpatrizen mit Galvanomatrizen vermeidet eine mögliche Kaltverschweißung, wie sie bei rein metallischen Doppelkronensystemen vorkommen kann. Über die nahezu verschleißfreie Materialkombination einer Zirkonoxid-Patrize mit einer Feingold-Matrize kann eine konstante Haftkraft erreicht werden. Die Haftung von Vollkeramik-Primärkronen und Galvano-Sekundärteil ist friktionsfrei und als tribologisches System unübertroffen; der initiale Strömungswiderstand im kapillaren Spalt und die molekulare Adhäsion (Van-der-Waals-Kräfte) sorgen für den „sanften“ Hafteffekt des Verbindungselements und die Prothetik gleitet friktionslos auf einem hauchdünnen Speichelfilm.² Obwohl der Zahnersatz herausnehmbar ist, empfindet ihn ein Patient durch die mikrobewegungsfreie Verankerung daher als festsitzend. Vorteile haben Zirkonprimärteile auch durch ihre hohe Biokompatibilität. So konnten unter anderem Rimondini et al. sowie Yildirim et al. in In-vitro- und In-vivo-Studien zeigen, dass sich auf Oberflächen aus Zirkonoxid weniger Bakterien ansammeln als auf handelsüblichem Reintitan.⁵ Zudem haben Zirkonpatrizen einen ästhetischen Vorteil insofern, als sie optisch zwar wie beschliffene, aber dennoch „echte“ Zähne aussehen und der vom Patienten „gefürchtete“ Demaskierungseffekt kaum in Betracht fällt.

Chirurgischer Eingriff

Im August 2012 wurden bis auf Zahn 38 alle Zähne extrahiert. Nach einer Ausheilzeit von zwei Monaten erfolgte der implantatchirurgische Eingriff. Für den Oberkiefer waren sechs und für den Unterkiefer vier Implantate geplant. Weng et al.⁷ haben in einer Studie gezeigt, dass eine Teleskopprothese auf nur zwei Pfeilern im Eckzahnbereich des Oberkiefers, ob zahn- oder implantatverankert, keine gute Prognose hat. Die exakte Position und Ausrichtung der Implantate wurde mittels laborgefertigter Positionierungsschablonen, die anhand der Wachsaufstellungen angefertigt worden waren, festgelegt und kontrolliert. Die Ankylos A und B Implantate (Dentsply Implants, Mannheim) mit 3,5 und 4,5 mm Durchmesser sowie 9,5 und 11 mm Länge wurden in Regio 12, 14, 16, 22, 24, 26 sowie 32, 34, 42 und 44 eingebracht. Dabei musste im Oberkiefer der Alveolarkamm geglättet und im anterioren Bereich horizontal erweitert werden. Dies geschah mittels Bone Splitting. Ferner wurde bei Regio 16 ein externer Sinuslift vorgenommen. Amalgamablagerungen der alten WSR in der Unterkieferfront wurden während des Eingriffs entfernt. Die Implantate heilten gedeckt ein (Abb. 3–10).

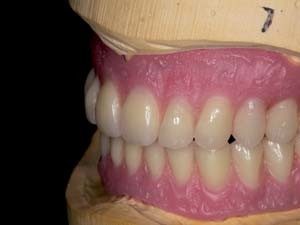

Wachsaufstellung der geplanten Neuversorgung auf dem Modell …

Abb. 3: Wachsaufstellung der geplanten Neuversorgung auf dem Modell …

… und intraoral beim Ästhetik-Check mit der Patientin

Abb. 4: … und intraoral beim Ästhetik-Check mit der Patientin

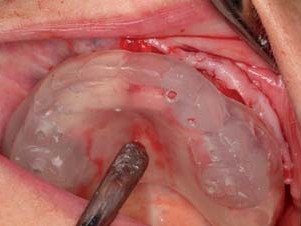

Implantatachspositionierungsschablone in situ (aus Orthocryl gefertigt)

Abb. 5: Implantatachs-positionierungsschablone in situ (aus Orthocryl gefertigt)

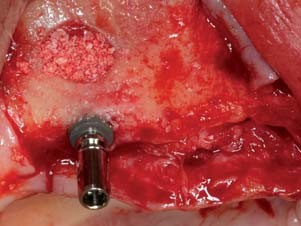

In Regio 16 eingebrachtes ANKYLOSB Implantat darüber mit Bio-Oss ausgefüllter Sinus

Abb. 6: In Regio 16 eingebrachtes ANKYLOSB Implantat darüber mit Bio-Oss ausgefüllter Sinus

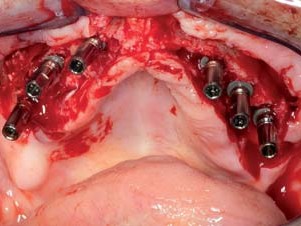

In den zuvor geglätteten Alveolarkamm des Oberkiefers inserierte ANKYLOS-Implantate

Abb. 7: In den zuvor geglätteten Alveolarkamm des Oberkiefers inserierte ANKYLOS-Implantate

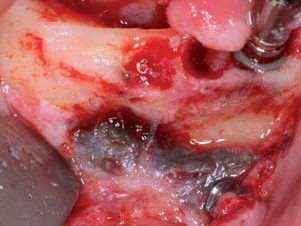

Amalgamablagerungen der alten WSR in der Unterkieferfront

Abb. 8: Amalgamablagerungen der alten WSR in der Unterkieferfront

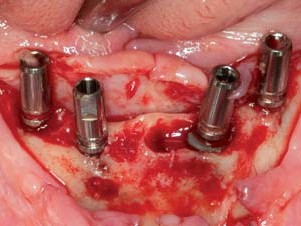

Im Unterkiefer inserierte ANKYLOS-Implantate

Abb. 9: Im Unterkiefer inserierte ANKYLOS-Implantate

Wie geplant positionierte Implantate (Röntgenkontrollaufnahme nach Einheilung)

Abb. 10: Wie geplant positionierte Implantate (Röntgenkontrollaufnahme nach Einheilung)

Individuelle Abutments, Patrize und Matrize bei Konusprothesen

Nach viermonatiger Einheilzeit wurden die Implantate bei reizlosen Weichgewebsverhältnissen freigelegt, Ober- wie Unterkiefer geschlossen und indexiert abgeformt und die Situation mit Zahnfleischmaske auf das Meistermodell übertragen (Abb. 11–14). Die Wahl des geeigneten Abutments richtete sich nach der Dicke der periimplantären Mukosa, wie sie in der Zahnfleischmaske widergespiegelt ist, und der Position der Implantate im Verhältnis zu der ästhetischen Position aus der Wachsaufstellung. Klebebasen waren aufgrund der dünnen periimplantär-mukosalen Verhältnisse ungeeignet. Einteilige Abutments aus Zirkonoxid schieden wegen des Belastungsaspektes im Seitenzahnbereich aus. Die Ästhetik von titannitridbeschichteten Titanabutments kommt bei Teleskopprothesen nicht zur Geltung. Daher waren individuelle Titanabutments die erste Wahl. Nach einer Ästhetikeinprobe wurden die individuellen Abutments auf Basis der gescannten Ober- und Unterkiefermodelle bei ATLANTIS gestaltet und angefertigt. Zur Beschleunigung des Produktionsprozesses wurden die Modelle mithilfe des für ANKYLOS passenden ATLANTIS FLO (Feature Locating Object, DENTSPLYImplants, Mannheim) im Labor gescannt (3Shape D700, Kopenhagen) und die Daten digital übermittelt.

Um die Retentionsflächen zu vergrößern, wurden sie anschließend im Labor mit 120μm Aluminumoxid abgestrahlt (Abb. 15–19). Die individuellen Abutments wurden eingescannt und darauf die Primärteile aus in A3 eingefärbtem Zirkonoxid angefertigt. Design und Herstellung der Zirkonprimärteile erfolgten direkt im Labor (Modellier- Software und Fräseinheit Zirkonzahn, Gais) In der Software wurde die Innenpassung der Primärkronen optimal den jeweiligen Abutments angepasst. Die Parallelität der Teleskope zueinander bzw. die Gesamteinschubrichtung wurden ebenfalls am Bildschirm festgelegt. Die auf einen Konuswinkel von 2 Grad gefrästen Primärteile wurden unter Wasserkühlung im Parallelfräsgerät feingeschliffen und anschließend mit Diamantpolierpaste auf Hochglanz poliert. Eine „spiegelglatte“ Oberflächenqualität der Zirkonoxid-Primärkrone und ein nur minimaler Spalt zwischen Patrize und Matrize von ca. 5 μm sind entscheidend für eine perfekte Funktion. Eine Präzision, die ohne Scannertechnologie und CAD/CAM-Fertigung nicht erzielbar wäre.

Die dadurch erzielte exakte Passung und die hohe Biokompatibilität von Zirkonoxid sind speziell bei Suprakonstruktionen maßgebliche Parameter, um langfristig Komplikationsrisiken in den periimplantären Hart- und Weichgewebestrukturen vermeiden zu können (Abb. 20–21). Die Sekundärteile wurden direkt auf den Zirkonprimärteilen galvanisch abgeschieden. Mit der Galvanotechnik lassen sich hoch präzise und passgenaue Feingoldmatrizen anfertigen, die wesentlich zur lagesicheren Fixierung des Prothesenkörpers beitragen.⁴ Bei der Galvanisierung war unbedingt darauf zu achten, die Schicht Silberleitlack gleichmäßig und nicht zu dick aufzutragen. Hierfür hat sich aus Sicht der Autoren die Airbrush-Technik als alternativlos herausgestellt. Anderenfalls könnte es bereits nach kurzer klinischer Funktionszeit zu einem Haftungsverlust kommen, da die Matrize nur noch punktuell mit der Patrize Kontakt hat. Solche mittels Galvanotechnik hergestellten Sekundärteile für Konusprothesen sind seit über zehn Jahren etabliert.⁶ Die Tertiärstruktur wurde für den Ober- wie den Unterkiefer aus einer Nichtedelmetalllegierung herkömmlich im Modellgussverfahren hergestellt. Noch auf dem Meistermodell wurde das Gerüst auf einen spannungsfreien Sitz hin kontrolliert und mit
einem Bissschlüssel aus Pattern Resin Bisslage und -höhe überprüft. Das erspart unliebsame Überraschungen bei der intraoralen
Eingliederung (Abb. 22–23).

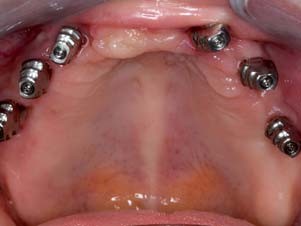

Abformpfosten für die geschlossene und indexierte Abformung im Oberkiefer …

Abb. 11: Abformpfosten für die geschlossene und indexierte Abformung im Oberkiefer …

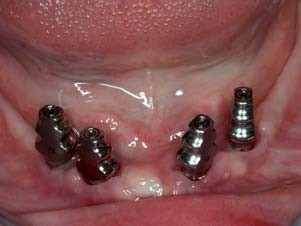

… und im Unterkiefer

Abb. 12: … und im Unterkiefer

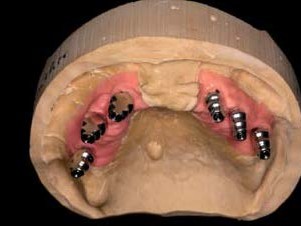

Modellsituation Oberkiefer nach Abformung

Abb. 13: Modellsituation Oberkiefer nach Abformung

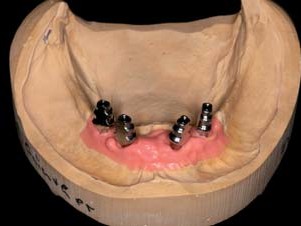

Modellsituation Unterkiefer nach Abformung

Abb. 14: Modellsituation Unterkiefer nach Abformung

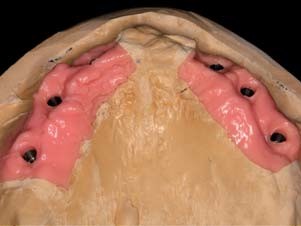

Gingivahöhen als entscheidender Parameter für die Abutmentwahl

Abb. 15: Gingivahöhen als entscheidender Parameter für die Abutmentwahl

Ästhetikeinprobe

Abb. 16: Ästhetikeinprobe

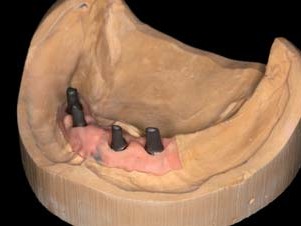

Abgestrahlte individuelle ATLANTIS-Abutments für den Unterkiefer

Abb. 18: Abgestrahlte individuelle ATLANTIS-Abutments für den Unterkiefer

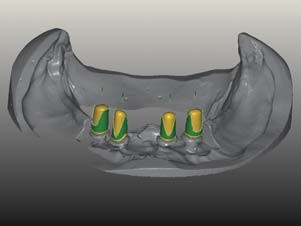

Design der Patrizen mit der CAD-Software

Abb. 19: Design der Patrizen mit der CAD-Software

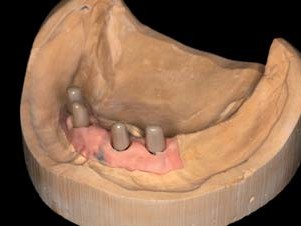

Hochglanzpolierte Zirkonoxid-Patrizen für den Unterkiefer, in A3 eingefärbt.

Abb. 20: Hochglanzpolierte Zirkonoxid-Patrizen für den Unterkiefer, in A3 eingefärbt.

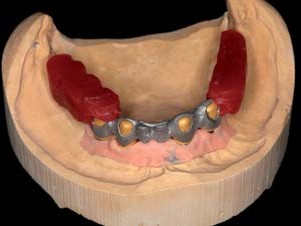

Spannungsfreier Modellguss (UK) mit Kontrollschlüssel für Bisslage und -höhe.

Abb. 21: Spannungsfreier Modellguss (UK) mit Kontrollschlüssel für Bisslage und -höhe.

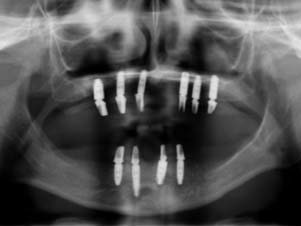

Röntgenkontrollaufnahme der final eingeschraubten Abutments

Abb. 22: Röntgenkontrollaufnahme der final eingeschraubten Abutments

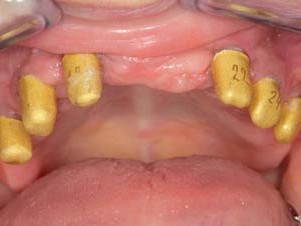

Verklebte Primärteile mit aufgesteckten Galvano-Sekundärteilen

Abb. 23: Verklebte Primärteile mit aufgesteckten Galvano-Sekundärteilen

Fertigstellung der Konusprothesen

Mit entsprechenden Einbringhilfen zur exakten Ausrichtung verschraubte der Zahnarzt die individuellen Abutments mit den Implantaten und zementierte darauf die Patrizen aus Zirkonoxid. Setzt man dazu bereits die Galvanokappen auf, lassen sich die Zementüberschüsse einfacher und ohne Beschädigung der hochglanzpolierten Zirkonoxidoberflächen der Primärstruktur entfernen. Anschließend wurde das Tertiärgerüst intraoral nach dem Weigl-Protokoll im passiv fit mit den Galvanosekundärteilen verklebt. Für die folgende Ästhetikeinprobe wurden die Prothesenzähne in Wachs auf dem Gerüst aufgestellt. Das Gerüst wurde opakert und darauf die hohlgeschliffenen Prothesenzähne unter ständiger Kontrolle am Vorwall einpolymerisiert. Nach dem Finishing der Prothese konnte die Versorgung eingesetzt werden, eine okklusale Adjustierung war aufgrund der exakten Kiefer relationsbestimmung nicht notwendig (Abb. 24–30).

Wachsaufstellung mit Matrizen (von basal) für die Ästhetikanprobe

Abb. 24: Wachsaufstellung mit Matrizen (von basal) für die Ästhetikanprobe

Abschließende Ästhetikeinprobe

Abb. 25: Abschließende Ästhetikeinprobe

Fertige Konusprothesen für den Unter- und Oberkiefer (von basal)...

Abb. 26: Fertige Konusprothesen für den Unter- und Oberkiefer (von basal)...

… und von frontal mit Gingivaanteil.

Abb. 27: … und von frontal mit Gingivaanteil.

Reizfrei adaptierte Abutments mit Patritzen im Unterkiefer

Abb. 28: Reizfrei adaptierte Abutments mit Patritzen im Unterkiefer

… und ebenso im Oberkiefer aufgrund ihrer individuellen Ausformung

Abb. 29: … und ebenso im Oberkiefer aufgrund ihrer individuellen Ausformung

Harmonisches Zusammenspiel von Inzisalkanten und Lippenbild

Abb. 30: Harmonisches Zusammenspiel von Inzisalkanten und Lippenbild

Fazit

Die Beratungs- und Entscheidungsphase der Patientin zog sich über einen Zeitraum von annähernd zwei Jahren hin. Dieser Umstand lässt beispielhaft erkennen, dass ein implantatchirurgischer Eingriff bzw. eine implantatprothetische Versorgung einen Überzeugungsprozess mit vertrauensvoller Beratung voraussetzt. Zeit, die – wie in diesem Fall – von allen Seiten lohnenswert investiert wurde. Herausnehmbare Konusprothesen sind keinesfalls nur Arbeiten „zweiter Wahl“, denn ein festsitzender, implantatgetragener Zahnersatz ist nicht in jedem Fall realisierbar. Die Gründe hierfür können in der klinischen Situation oder in der anamnestischen Gesamtkonstitution des Patienten liegen. Vor allem umfangreiche Resorptionen der oralen Hart und Weichgewebe machen herausnehmbare Lösungen unverzichtbar, wenn augmentative Maßnahmen nicht gewünscht sind. In solchen Fällen ist eine Konusprothese eine dankbare Alternative. Hygienefreundlichkeit und unkomplizierte sowie kostengünstige Reparaturen sind weitere Vorzüge der Konusprothese, die besonders von älteren Patienten sehr geschätzt werden, ein Aspekt, der bei der aktuellen Bevölkerungsentwicklung immer wichtiger werden wird.

1. Eitner S, Schlegel A, Emeka N, Holst S, Will J, Hamel J.: Comparing bar and double-crown attachments in implant-retained prosthetic reconstruction: a follow-up investigation.Clin Oral Implants Res. 2008 May;19(5):530-7. doi: 10.1611/j.1600-0501.2007.01500.x. Epub 2008 Mar 26).
2. Kern M et al.: Vollkeramik auf einen Blick. 4. deutsche Auflage 2010, S. 66.
3. Krennmair G, Sütö D, Seemann R, Piehslinger E.: Removable four implant-supported mandibular overdentures rigidly retained with telescopic crowns or milled bars: a 3-year prospective study. Clin Oral Implants Res. 2012 Apr;23(4):481-488.
4. Raigrodski AJ, Malcamp C, Rogers WA.: Electroforming technique. J Dent Technol 1998;15:13-16. / Vence BS. Electroforming technology for galvanoceramic restorations. J Prosthet Dent 1997;77:444-4499.
5. Rimondini L, Cerroni L, Carrassi A, Torricelli P.: Bacterial colonization of zirconia ceramic surfaces: An in vitro and in vivo study. Int J Oral Maxillofac Implants 2002;17:793-798. / Yildirim M, Fischer H, Marx R, Edelhoff D. In vivo fracture resistance of implant supported all ceramic restorations. J Prosthet Dent 2003;90:325-331.
6. Weigl P, Hahn L, Lauer HC.: Advanced biomaterials used for a new telescopic retainer for removable dentures. Part I. J Biomed Mater Res 2000;53:320-336; 32 / Rosch R, Mericske-Stern R. Zirconia and removable partial dentures. Schweiz Monatsschr Zahnmed 2008;118: 959-974.
7. Weng D, Richter EJ: Maxillary removable prostheses retained by telescopic crowns on two implants or two canines. Int J Periodontics Restorative Dent. 2007 Feb;27(1): 35–41).
